UV 광자 이미징 시스템 | PXIe-9817 + 썬더볼트 휴대형 섀시로 휴대 가능한 고속 광자 측정

응용 배경

UV(자외선) 광자 이미징 기술은 첨단 이미징 방법으로, 자외선 영역의 광자(Photon) 를 활용해 이미징을 수행하며, 다음 특장점을 갖습니다.

• 고감도(High Sensitivity)
• 고분해능(High Resolution)

응용 분야는 광범위합니다.

• 생물의학(Biomedical) — UV 형광 이미징, 단백질 진단
• 재료과학(Material Science) — 결정 결함, 박막 분석
• 우주 탐사(Space Exploration) — 별/은하 UV 관측
• 반도체 검사 — 마스크 결함 검사
• 불꽃 검출 — 화재 조기 감지
• 법의학 — 잠재 지문, 체액 검출

최근 한 고객이 UV 광자 펄스 신호 측정 및 실시간 이미징 표시를 위한 고속 수집 모듈을 선택해야 했습니다.





---

도전 과제

UV 광자 이미징 기술에서 직면한 다중 도전:

1. 광자 밀도 + 고주파 트리거 수집

• 광자 밀도가 큼 (단위 시간당 다수 광자 도달)
• 고주파 트리거 수집 필요
• 매 광자 이벤트마다 정확한 캡처

2. 실시간 광자 위치 계산

• 광자 위치 실시간 계산
• 스펙트럼/이미지 작성
• 수집 장비의 성능에 매우 높은 요구

3. 샘플링 정밀도 + 장비 부피

• 고샘플링 정밀도 필수
• 향후 민간 상용화(Commercialization) 가능성
• 장비 부피 소형화 요구

---

솔루션

JYTEK은 도전 해결을 위해 PXIe 고성능 데이터 수집 모듈 (PXIe-9817) 을 추천했습니다.

시스템 구성



핵심 특장점

1. 고정밀·고속 광자 펄스 캡처

• PXIe-9817: 4채널 16비트 125 MS/s
• 8 ns 시간 분해능으로 광자 펄스 정밀 캡처

2. 512 MB 보드 내장 메모리

• 고주파 트리거 수집에 대응하여 블록 단위 일괄 읽기
• 효율 대폭 향상
• 광자 이벤트 손실 없이 수집

3. 컴팩트 휴대형 구성

• PXIe-2313 썬더볼트3 섀시
• 2슬롯 풀하이브리드
• 부피 소형, 기능 강력
• 민간 상용화 요구 충족
• 노트북 연결만으로 측정 가능

4. SeeSharp® 통합 소프트웨어

• 데이터 수집과 분석 편리하게 수행
• 광자 카운팅 및 위치 계산 라이브러리

---

사용 제품

하드웨어

PXIe-9817 — 고속 디지타이저

• 4채널 16비트
• 125 MS/s
• 512 MB 보드 내장 메모리
• 고주파 재트리거 지원

PXIe-2313 — 컴팩트 2슬롯 풀하이브리드 PXIe 썬더볼트3 원격 섀시

• 휴대형 설계
• 노트북 직접 연결
• 민간 상용화 요구 충족

소프트웨어

SeeSharp® — C# 기반 오픈소스 측정 제어 플랫폼

• 별도 라이선스 비용 없음
• 데이터 수집 + 분석 통합
• 광자 카운팅 라이브러리

---

적용 가능 분야

본 솔루션은 다음과 같은 광자 검출·UV 이미징에 활용됩니다.

• UV 광자 이미징 시스템
• 광자 카운팅(Photon Counting) 응용
• 생물의학 UV 형광 이미징
• 재료과학 결정·박막 분석
• 우주 탐사 UV 관측 (천체 분광)
• 반도체 마스크 검사
• 불꽃 검출(Flame Detection)
• 단일 광자 검출(SPAD) 시스템
• 법의학 분석
• 고속 펄스 신호 수집 일반
• TCSPC (Time-Correlated Single Photon Counting)
• 휴대형 광학 측정 시스템

---

왜 JYTEK 인가?

1. 신뢰성 있는 제품 + 부속 소프트웨어
엄격한 시험을 거친 신뢰성, 사용자 편의 부속 소프트웨어

2. 우수한 서비스
완비된 사전·사후 서비스로 적시 대응

3. 합리적 가격 + 빠른 납기
합리적인 가격과 짧은 납기로 고객 구매 요구 충족

4. SeeSharp® 측정 제어 플랫폼
강력하고 사용하기 쉬운 개발 환경

5. POC(Proof of Concept) 서비스
도입 전 무상 검증으로 사양 적합성 사전 확인

6. 한국 직접 기술지원
제이와이텍코리아 엔지니어가 현장 대응 + 빠른 응답

---

결과

JYTEK 제품을 통해 고객은 UV 광자 이미징의 도전을 성공적으로 해결했습니다.

• ✅ 고속·고정밀 데이터 수집
• ✅ 실시간 처리
• ✅ 컴팩트 부피로 민간 상용화 가능성 확보
• ✅ 512 MB 보드 메모리로 고주파 트리거 손실 없는 수집

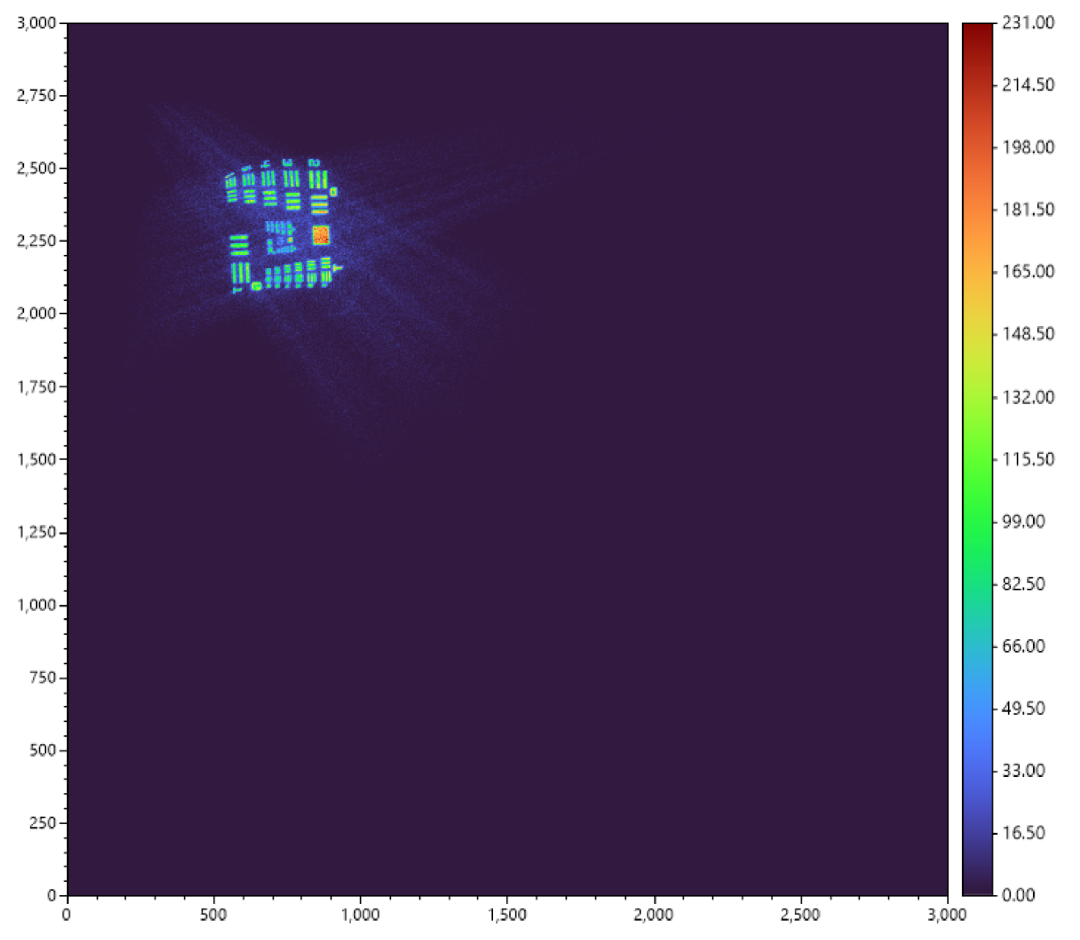

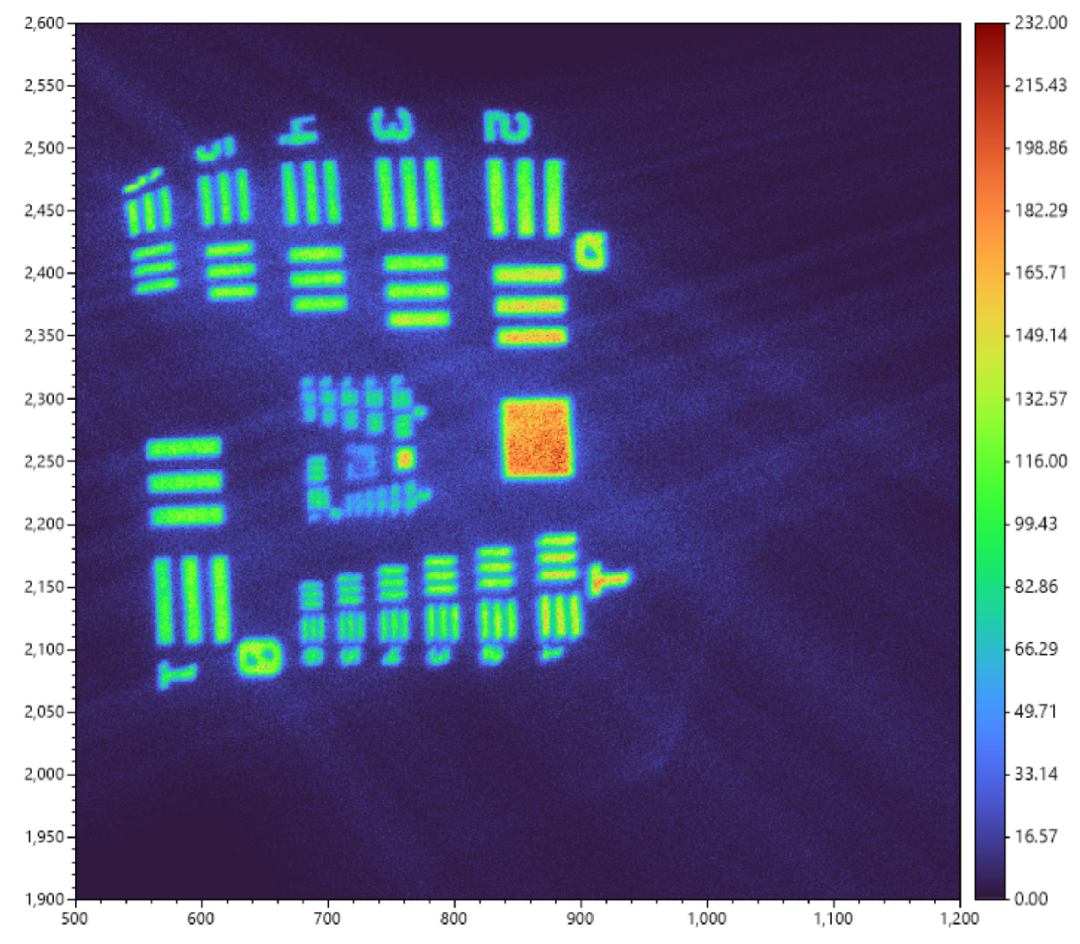

• ✅ 광자 위치 실시간 계산 + 이미지 표시

본 사례는 JYTEK이 광자 검출, UV 이미징, 우주 탐사 등 첨단 광학 측정 분야에 휴대 가능하고 비용 효율적인 솔루션을 제공한다는 것을 보여줍니다.
