배터리 팩 상태 파라미터 실시간 모니터링 시스템 | PCI-62205 64채널 + 열전대 32채널 동시 측정

응용 배경

배터리 팩 모니터링 시스템에서 상태 파라미터의 실시간 모니터링은 배터리 팩의 안전하고 안정적인 운영을 보장하는 데 매우 중요합니다.

충전/방전 상태에서 다음 데이터의 실시간 샘플링이 필요합니다.

• 배터리 팩 총 전압
• 직렬 연결된 각 셀(Cell)의 전압
• 각 셀의 온도 모니터링

각 총 전압의 실시간 샘플링 결과와 사전 설정된 총 전압 변화 참조값을 비교하여, 배터리 팩의 현재 총 전압 변화 추세 파라미터를 결정합니다.

총 전압 변화 추세 파라미터가 임계값을 초과하고 사전 설정된 경보 조건에 도달하면, 배터리 팩이 방전 한계 상태(Discharge Limit State) 에 도달했다고 판단합니다.

이는 다음 응용 분야의 핵심 기술입니다.

• 전기차(EV) 배터리 팩
• 에너지 저장 시스템(ESS)
• 무정전 전원장치(UPS) 배터리
• 모바일 기기 배터리
• 드론/UAM 배터리

---

도전 과제

고객이 직면한 주요 도전:

1. 다채널 동시 수집

• 대량의 배터리 상태 파라미터 실시간 수집
• 다채널 직렬 셀 전압 (수십 ~ 수백 채널)
• 다채널 온도 (각 셀 또는 모듈별)

2. 고공통모드 전압(High Common-mode Voltage)

• 배터리 팩이 직렬 연결되면 누적 전압이 200V 이상
• 일반 측정 장비는 공통모드 전압 한계로 측정 불가
• 공통모드 전압 200V 이상 대응 필수

3. 빠른 정확한 판정

• 수집 데이터를 기반으로 배터리 팩 작동 상태 빠른 정확한 판단
• 전압·온도 데이터를 동시 처리
• 총 전압 변화 추세 정확 분석으로 방전 한계 상태 결정

4. 안전·신뢰성

• 효율적이고 신뢰성 있는 시스템
• 장시간 안정적 운영

---

솔루션

JYTEK은 종합적인 솔루션을 제공했습니다.

시스템 구성

[배터리 팩 (직렬 연결)]
   ├── Cell 1  ─┐
   ├── Cell 2  ─┤
   ├── ...      ├─→ [SC-CMV-8 신호 컨디셔너 (공통모드 200V 대응)]
   ├── Cell N  ─┘             ↓
   │              [PCI-62205 64채널 고밀도 DAQ]
   │              → 셀 전압 + 총 전압 측정
   │
   ├── 온도센서 1 ─┐
   ├── 온도센서 2 ─┤
   ├── ...          ├─→ [PCIe-6302 32채널 고정밀 열전대]
   └── 온도센서 N ─┘    → 셀별 온도 실시간 모니터링
                ↓
   [SeeSharp 실시간 분석]
   ├── 총 전압 변화 추세 계산
   ├── 임계값 비교
   ├── 방전 한계 판정
   └── 경보 발생
                ↓
   [배터리 팩 안전 운영]





핵심 특장점

1. 다채널 동시 셀 전압 측정 (PCI-62205)

• 64채널 고밀도 수집
• 다수 셀 직렬 연결 시 한 번에 측정
• 셀 밸런싱 분석 + 개별 셀 상태 추적

2. 고공통모드 전압 (SC-CMV-8)

• 공통모드 전압 200V 대응
• 신호 컨디셔닝 모듈
• 직렬 배터리 팩의 누적 전압에도 안정적 측정

3. 32채널 고정밀 열전대 측정 (PCIe-6302)

• 32채널 고밀도 열전대 수집
• 셀별 온도 실시간 모니터링
• 열폭주(Thermal Runaway) 조기 감지 가능

4. SeeSharp 실시간 분석

• C# 예제 프로그램 무상 제공
• 총 전압 변화 추세 알고리즘 구현
• 임계값 기반 자동 경보 생성

---

사용 제품

하드웨어

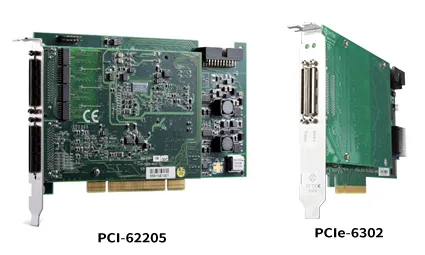

PCI-62205 — 64채널 고밀도 데이터 수집 모듈

• 64채널 동시 수집
• 셀 단위 전압 측정 최적

SC-CMV-8 — 공통모드 전압 신호 컨디셔너

• 공통모드 전압 200V 대응
• 차동 신호 컨디셔닝
• 직렬 배터리 팩 측정 필수 모듈

PCIe-6302 — 32채널 고밀도 고정밀 열전대 수집 모듈

• 32채널 동시 측정
• 채널 절연형 (안전성 + 노이즈 차단)
• 셀별 온도 실시간 추적

소프트웨어

SeeSharp® — C# 기반 오픈소스 측정 제어 플랫폼

• 별도 라이선스 비용 없음
• 응용 수준 MACOs 라이브러리
• 풍부한 C# 예제 프로그램
• 사용자 정의 알고리즘 구현 자유

---

적용 가능 분야

본 솔루션은 다음과 같은 배터리 시험·모니터링에 활용됩니다.

• 전기차(EV) 배터리 팩 R&D 시험
• ESS(에너지 저장 시스템) 모니터링
• 배터리 모듈 BMS 검증
• 셀 밸런싱(Cell Balancing) 시험
• 방전/충전 사이클 모니터링
• 열폭주 전파 시험
• 무정전 전원장치(UPS) 배터리
• 드론/UAM 배터리 시험
• 다채널 절연 전압 측정
• 고전압 시스템 모니터링 (인버터, 컨버터)

---

왜 JYTEK 인가?

1. 오픈소스 무료 응용 라이브러리 (MACOs)
효율적이고 편리한 응용 개발 플랫폼 제공

2. 우수한 가성비
높은 성능을 유지하면서 우수한 가격 경쟁력

3. 완비된 사후 지원
사용 과정에서 안정적 시스템 운영 보장

4. 한국 현지 지원
한국 시장 요구에 밀착한 솔루션 제공

5. SeeSharp® 측정 제어 플랫폼
강력하고 사용하기 쉬운 개발 환경으로 모니터링 시스템 신속 구축·최적화

6. POC(Proof of Concept) 서비스
도입 전 무상 검증으로 사양 적합성 사전 확인

7. 한국 직접 기술지원
제이와이텍코리아 엔지니어가 현장 대응 + 빠른 응답

---

결과

JYTEK의 제품과 서비스를 통해 고객은 다음을 달성했습니다.

• ✅ 다채널 실시간 배터리 팩 상태 파라미터 모니터링 구현
• ✅ 64채널 셀 전압 + 32채널 온도 동시 측정
• ✅ 공통모드 200V 대응으로 직렬 팩 안정적 측정
• ✅ 총 전압 변화 추세 정확 분석
• ✅ 배터리 팩 안전·안정 운영 보장

본 사례는 JYTEK이 이차전지, EV 배터리, ESS 시스템 등 한국의 핵심 산업 분야에 효율적이고 신뢰성 있는 측정 인프라를 제공한다는 것을 보여줍니다.
